Rebelcell Quick Connect FF - Universal

Quick Connect-kabel for ekkolodd med integrert in-line sikring (3A/5A). For sikker ‘1-klikk’ kobling mellom 12V Rebelcell batteri og ekkolodd.

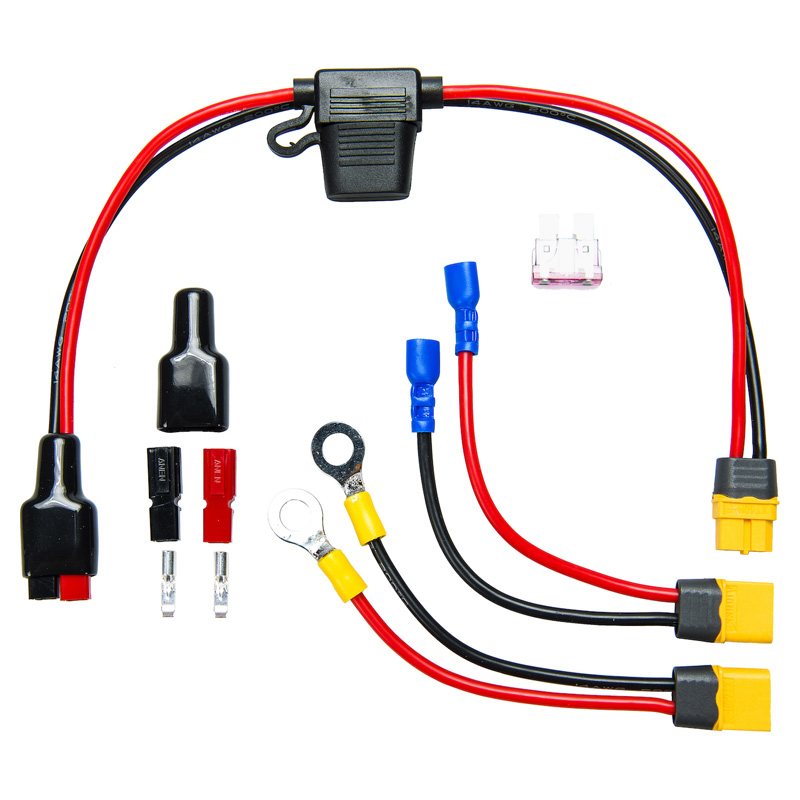

• 3 x 4mm2 tilkoblingskabler: A: ~ 40 cm lengde med XT60-kontakt og ANEN (rød/svart) PA-45-kontakt. B: ~ 10 cm med XT60 og M8 tungekontakt. C. : ~ 10 cm med XT60 og Faston-kontakt (kobles til utstyret ditt
• Kabel B: Integrert 'in-line' 3A sikring + ekstra ANEN PA-45 kontakt for utstyret ditt
• Kabelen kan kobles med 1 klikk til utstyret ditt for en sikker og trygg tilkobling

Instruksjoner for bruk:

1.
Velg en av ledningene, avhengig av kontaktene på batteriet B (med M8-kontakt) eller C (med Faston-kontakt) og koble til batteriet. Klikk deretter den andre siden på plass via XT60-kontakten til den tilsvarende XT60-kontakten på ledning A.

2.
Deretter må den separate ANEN-kontakten kobles til til ekkoloddet ditt. Krymp de sølvfargede kontaktpunktene (bruk et AMP-krympeverktøy for ikke-isolerte kabelkoblinger) til kablene eller ekkoloddet. Etter krymping må kontaktpunktene settes inn i den røde (for +) eller den svarte (for -) kontakten til de “klikker”. Kontaktpunktene er nå sikret og kan ikke kobles fra. Skyv de røde og svarte delene på plass med det sorte arket, og koble til den tilsvarende pluggen på Quick Connect FF-kabelen.

3.
Bruk kun med ekkolodd og annet passende 12V utstyr med maksimalt strømforbruk på 10A (og bruk egnet inline sikring, en 3A og 5A bruk er inkludert).
